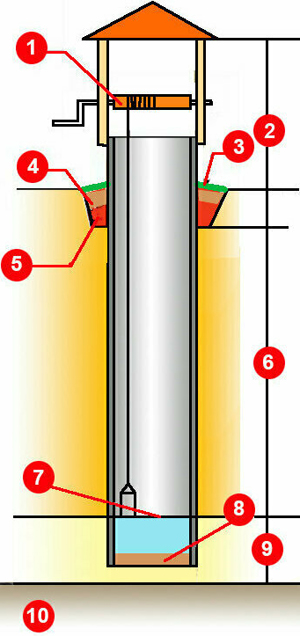

Схема колодца:

1. Ворот — это приспособление для подъема воды из колодца, которое состоит из отрезка древесины цилиндрической формы, закрепленной на оси. Ось вращается в подшипниках (или во втулках), закрепленных в стойках, ручками, расположенными с одной или двух сторон бревна.

2. Оголовок — видимая часть колодца выше уровня грунта. Препятствует попаданию различного мусора, листвы, насекомых, животных. Как правило оголовок включает в себя верхнее кольцо, с установленным на него домиком, или закрытое крышкой с люком.

Домик выполняет не только защитные функции, но и является частью дизайна участка. Отделка оголовка может деревянной, или облагороженная камнем. Тут всё зависит от фантазии владельца и готовности потратиться на красивый дизайн. Для круглогодичного использования, домик нужно утеплять, чтобы верхний слой воды не замерзал.

3. Отмостка — чаще всего используется брусчатка или цементно-песчаный раствор. Делается для того, чтобы к колодцу комфортно было подходить в любую погоду. Также отмостка отводит лишнюю воду от колодца, поступающую с осадками.

4. Щебень — насыпается и уплотняется перед тем как сделать отмостку, чтобы она хорошо держалась, и не провалилась.

5. Глиняный замок — не даёт попасть почве и дождевой воде в водоприёмную часть.

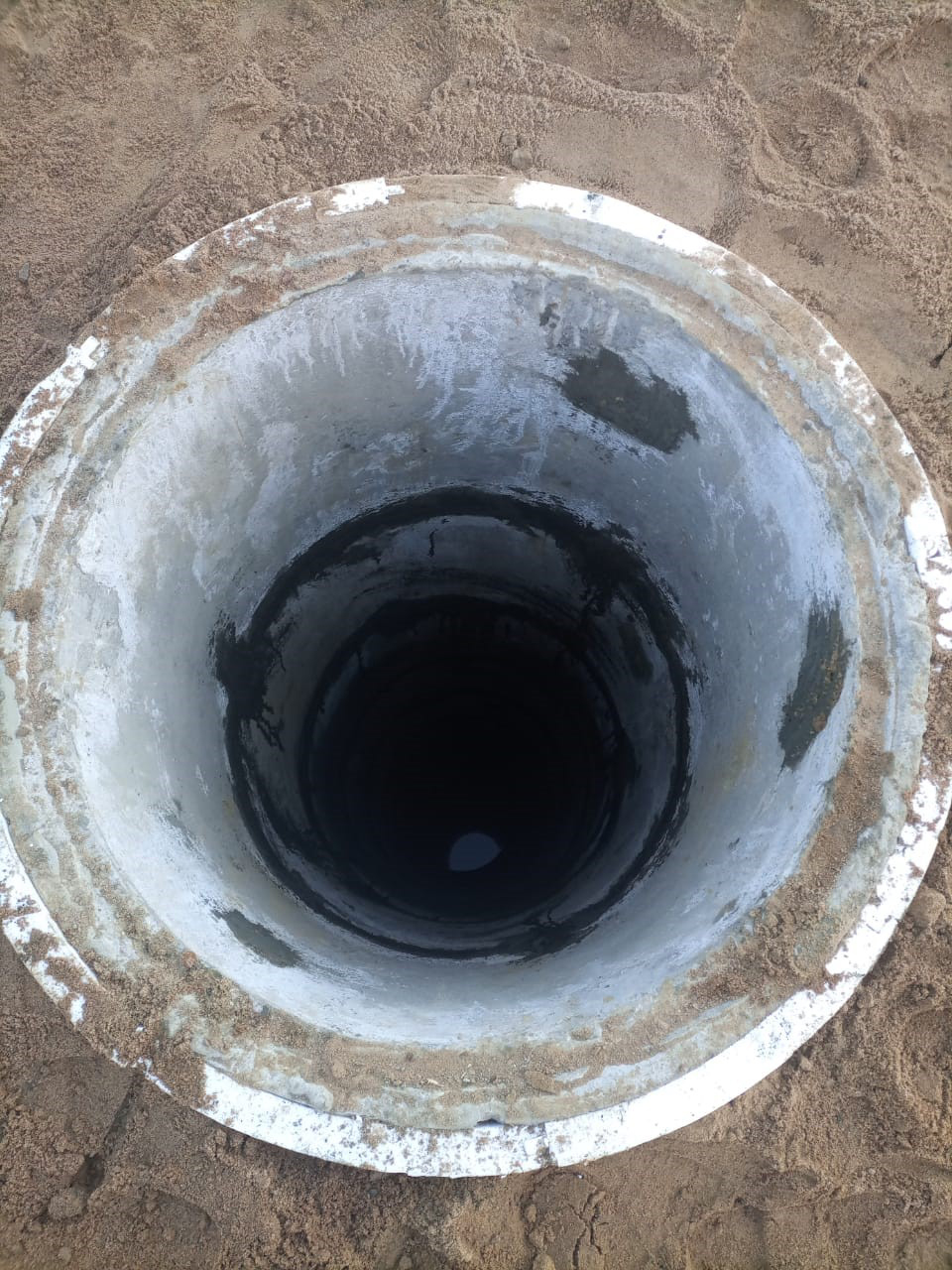

6. Основной ствол — состоит из смонтированных ж/б колец, установленных в шахту. Раньше для этих целей, чаще всего использовался деревянный сруб. Были варианты и с обкладкой шахты камнями.

На сегодняшний день существуют также пластиковые трубы. Но самый проверенный и надёжный вариант это железобетонные кольца КС 10-9. Оптимальный размер и наличие соединения паз-гребень, делает эти кольца самыми популярными.

7. Уровень воды — минимальный уровень в колодце не должен опускаться ниже одного кольца. Оптимально в сухую погоду полтора-два кольца. Во время весеннего таяния снега, уровень воды часто достигает поверхности земли.

8. Гравий — насыпается на дно колодца. Используется как донный фильтр, предотвращающий быстрое заиливание колодца частицами грунта. Таким образом он увеличивает срок эксплуатации между чистками.

9. Водоприёмник - нижняя часть, из которой собственно происходит забор воды. Водоприёмник обычно располагается на 1,5-2 кольца ниже уровня водяной жилы. И имеет объём 900 - 1200 литров воды.

В водоприёмной части делается донный фильтр, состоящий из слоя песка и щебня. Донный фильтр задерживает мелкие частицы, поступающие с водой из грунта.

10. Водоупорный грунт — плотный слой глины (реже известняка или другого минерала), который удерживает горизонт воды.
